Ríos
Diseño de puentes y defensas ribereñas, estudios de socavación y control de inundaciones.
Sobre el agua · topografía hidrográfica

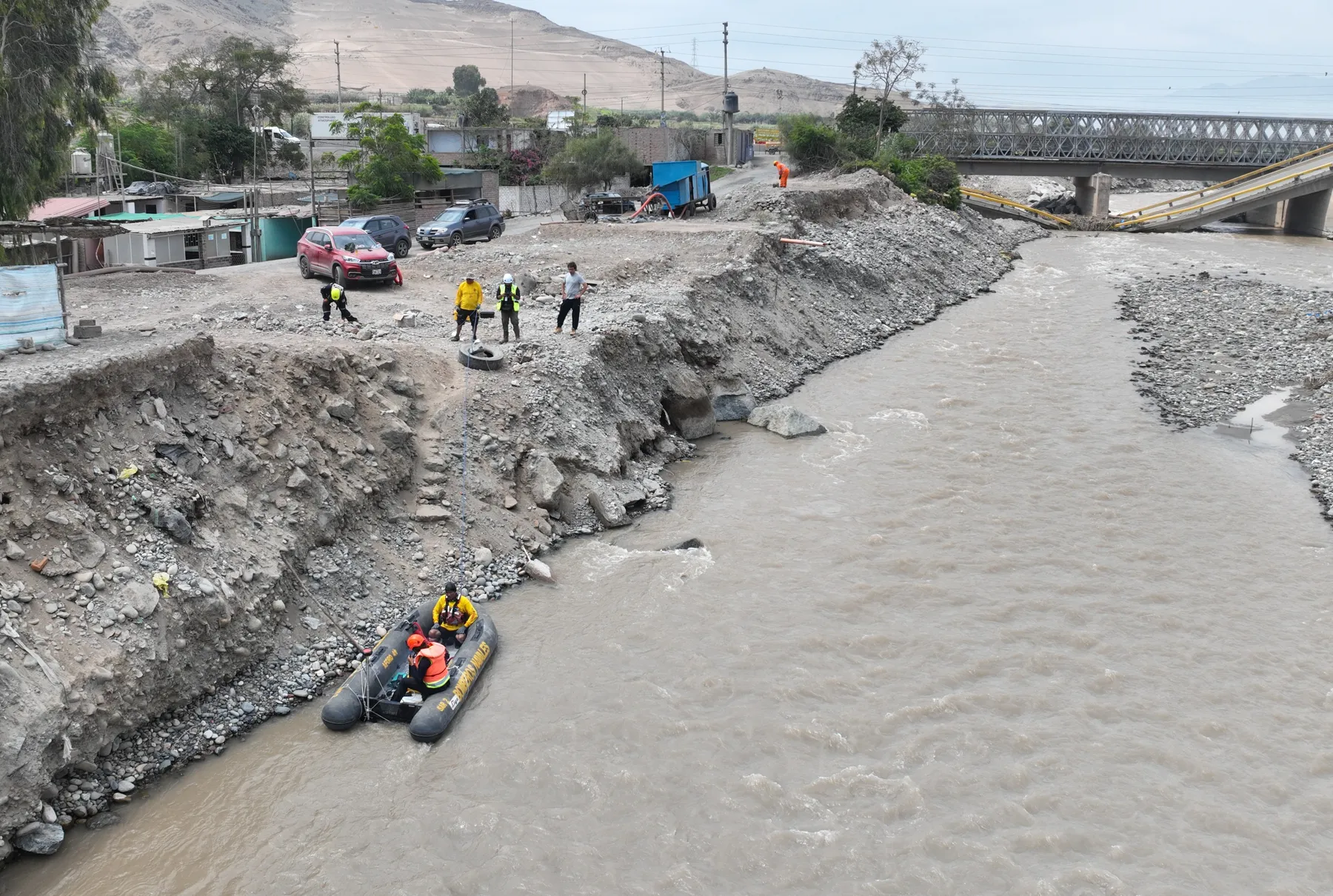

Batimetría de ríos, lagunas y embalses
Ofrecemos un servicio integral de batimetría de alta precisión para caracterizar y modelar cuerpos de agua: ríos, lagunas, embalses, zonas costeras y portuarias, dentro de un levantamiento topográfico integral.
¿Necesitas también el terreno de las riberas? Integramos la batimetría con la topografía en modelos topobatimétricos continuos.
Qué obtienes con una batimetría
- Modelo digital del fondo y curvas batimétricas.
- Secciones transversales y perfiles del cauce.
- Volumen y curvas área–capacidad de embalses y lagunas.
- Modelo topobatimétrico continuo (fondo y riberas).
- Planos en AutoCAD y Civil 3D e informe técnico.
¿Dónde se aplica?
Embalses, lagunas y presas
Capacidad útil, acumulación de sedimentos y volumen.
Minería
Relaves y pozas.
Ver servicio →Puertos y costa
Calados, dragado y obras marítimas.
Tecnología que usamos
- Embarcaciones con ecosondas monohaz y multihaz.
- Sistemas GNSS RTK/PPK de alta precisión.
- Drones acuáticos (USV) cuando el proyecto lo permite.
Cómo trabajamos
Reconocimiento y planificación
Revisamos accesos, embarcación o dron acuático y líneas de sondeo.
Control geodésico y nivel de referencia
Fijamos puntos con GNSS RTK/PPK.
Sondeo
Recorremos el cuerpo de agua con ecosonda monohaz o multihaz, según la profundidad, la extensión y la precisión requeridas.
Procesamiento
Depuramos los datos y generamos el modelo.
Control de calidad y entrega
Revisamos el resultado y entregamos los productos con su informe técnico.
En zonas muy someras o de difícil acceso, complementamos con topografía directa.
Qué determina la calidad del resultado
- La calidad del posicionamiento GNSS y del nivel de agua de referencia.
- La densidad de las líneas de sondeo.
- Las condiciones del día: oleaje, corriente y profundidad mínima navegable.
Modelos combinados terrestres y batimétricos
Fusionamos LIDAR terrestre de alta densidad, LIDAR aéreo y ecosondas para crear modelos 3D continuos, desde las estructuras en tierra hasta la topografía subacuática. Es una herramienta clave para consultoras y constructoras en proyectos fluviales, costeros y de relaves.
Casos
Proyectos de referencia
Río Rímac
Topografía y batimetría de más de 100 km de río y 65 estructuras escaneadas para el control de inundaciones en Lima.
Río Chancay · Puente Chancay
Topografía y batimetría del río Chancay-Huaral para el diseño del puente, hasta la desembocadura.
Puente Conache
Topografía y batimetría del río Moche para el diseño y construcción del puente.
Río Serrán · Puntos críticos
Topografía y batimetría para evaluar puntos críticos del río Serrán, con monumentación de hitos de control.
Río en Cusco
Cauce, márgenes y vía en un valle de montaña de Cusco, con sondeo en aguas rápidas.
Batimetría en La Punta
Batimetría costera con ecosonda y GNSS RTK desde embarcación, junto al rompeolas.
Batimetría multihaz en muelle
Fondo marino con cobertura total integrado con la nube de puntos del muelle.
Preguntas frecuentes
Resolvemos tus dudas
Lo que más nos preguntan antes de cotizar.
¿Qué es un levantamiento batimétrico?
Es la medición de la profundidad y la forma del fondo de un río, laguna, embalse o zona marina. Lo explicamos en detalle en ¿Qué es la batimetría?
¿Qué equipos usan?
Ecosondas monohaz y multihaz, posicionamiento GNSS RTK/PPK y, cuando es posible, drones acuáticos (USV) para zonas poco profundas o de difícil acceso.
¿Pueden hacer batimetría de relaves o pozas mineras?
Sí. Modelamos depósitos de relaves, pozas y lagunas para calcular volúmenes de agua o lodos y controlar su evolución.
¿Entregan un modelo junto con la topografía de las orillas?
Sí. Integramos batimetría, LIDAR y láser escáner en modelos combinados continuos de tierra y agua.
¿Qué precisión tiene un levantamiento batimétrico?
Depende del uso de los datos. Existen referencias como la norma IHO S-44, que define órdenes de levantamiento según el riesgo y el destino del trabajo. En la propuesta te indicamos el nivel que corresponde a tu proyecto.
¿Puede el LIDAR aéreo medir el fondo de un río o una laguna?
No. El LIDAR topográfico no atraviesa el agua turbia. Para el fondo usamos batimetría con ecosonda y la integramos con el terreno en un modelo topobatimétrico.
¿Qué información necesito para pedir una cotización?
La ubicación (un polígono o un archivo KMZ ayuda), el tipo de cuerpo de agua, la extensión aproximada, el uso que darás a los datos, los entregables y el plazo deseado.
Propuesta técnica en menos de 24 h
