Energía y líneas de transmisión
Corredores, franjas de servidumbre y control de vegetación.
Terreno real bajo la vegetación
LIDAR aéreo y láser escáner en el Perú
En Geodatadrone realizamos levantamientos con LIDAR aéreo usando drones (UAV) y aeronaves equipadas con sensores de última generación, y los complementamos con láser escáner terrestre para capturar estructuras con el máximo detalle.
Medimos grandes extensiones en poco tiempo y obtenemos el terreno real, incluso bajo la vegetación, con exactitud centimétrica. Forma parte de nuestra topografía aérea con drones y LIDAR y de cada levantamiento topográfico.
¿Cómo funciona el LIDAR aéreo?
Un sensor láser emite un gran número de pulsos por segundo mientras el drone o la aeronave vuela sobre el terreno. Cada pulso rebota y regresa al sensor, y el tiempo de retorno da la distancia. Un receptor GNSS y una unidad inercial (IMU) registran con precisión la posición y la orientación del sensor en cada instante.
El resultado es una nube de puntos 3D georreferenciada con millones de mediciones. Como un pulso puede generar varios retornos, parte de la señal atraviesa los huecos de la vegetación y llega al suelo. Después clasificamos los puntos (terreno, vegetación, estructuras) para generar modelos fiables.
¿Qué obtienes con un levantamiento LIDAR?
- Modelos digitales de terreno (MDT) y de superficie (MDS) de alta precisión, incluso bajo vegetación densa.
- Modelos 3D as-built de grandes superficies o de áreas reducidas para inspecciones detalladas.
- Inventarios de infraestructura existente y gemelos digitales para mantenimiento, gestión o ampliaciones.
- Análisis de patologías y deformaciones para monitorear cambios estructurales.
- Nube de puntos clasificada, lista para medir, revisar y reutilizar.
- Curvas de nivel, perfiles longitudinales y secciones transversales.
¿Cuándo conviene LIDAR y cuándo fotogrametría?
Recomendamos LIDAR cuando:
- Hay vegetación densa y necesitas el terreno real, no la copa de los árboles.
- El proyecto es lineal y largo: ríos, carreteras, líneas de transmisión.
- El relieve es accidentado y el modelo de terreno servirá para diseño.
- Necesitas medir grandes áreas en poco tiempo con un resultado uniforme.
La fotogrametría con drones puede ser mejor cuando el área es despejada, se necesita una ortofoto a color de alta resolución o el presupuesto es más ajustado. Te decimos con honestidad cuál conviene. Lee la comparativa técnica: LIDAR vs. fotogrametría con drones.
Aplicaciones
El LIDAR es ideal para proyectos industriales, de obra civil, minería e infraestructura hidráulica, donde se necesita medir grandes áreas en poco tiempo y con exactitud centimétrica.
Minería
Topografía de tajos, botaderos, depósitos y accesos; cálculo de volúmenes.
Ver servicio →Ríos e hidráulica

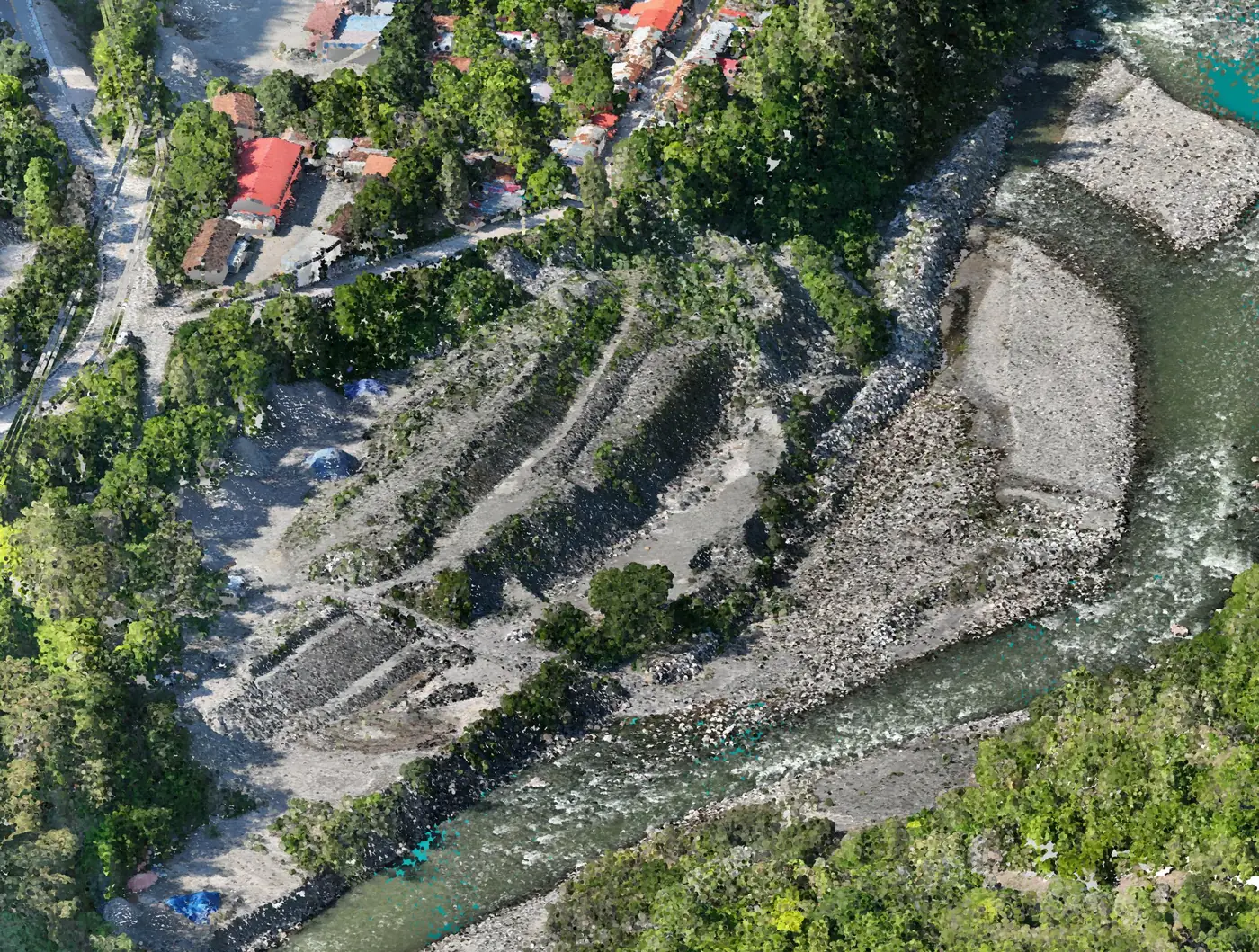

Modelos de terreno para estudios de inundabilidad y defensas ribereñas, integrables con batimetría en modelos topobatimétricos.
Ver servicio →Carreteras e infraestructura lineal
Estudios de trazo, taludes y drenaje.
Obra civil y proyectos industriales
Levantamientos de plantas, plataformas y grandes áreas.
Gemelos digitales
Inventario de infraestructura para mantenimiento, gestión o ampliaciones.
Cómo trabajamos un proyecto LIDAR
Planificación
Definimos el área, el relieve, la densidad de puntos necesaria y la plataforma más adecuada (drone o aeronave).
Control geodésico
Establecemos puntos de control con GNSS RTK/PPK, enlazados al sistema oficial.
Captura en campo
Ejecutamos los vuelos con el sensor LIDAR y el equipo de apoyo.
Procesamiento
Corregimos la trayectoria, generamos la nube de puntos y clasificamos terreno, vegetación y estructuras.
Control de calidad y entrega
Revisamos el resultado y entregamos los productos y el informe técnico.
Qué determina la calidad del resultado
- La densidad de puntos, que depende de la altura y la velocidad de vuelo.
- La calidad del posicionamiento GNSS/IMU y de los puntos de control.
- La cobertura vegetal y la pendiente del terreno.
- La correcta clasificación de los puntos de suelo.
Entregables y formatos: nube de puntos (LAS/LAZ), modelos de terreno y superficie en formato ráster, curvas de nivel, perfiles y secciones, planos en AutoCAD y Civil 3D, e informe técnico. Los adaptamos a los formatos que use tu equipo.
Proyecto de referencia: Río Rímac
Para el proyecto de soluciones integrales del río Rímac para el control de inundaciones en Lima, realizamos el levantamiento topográfico y batimétrico de más de 100 km, con 65 estructuras levantadas con láser escáner, modeladas en BIM e integradas en un modelo compilado.
Ver el caso completo del río Rímac. También: levantamiento de un tramo de río con LIDAR, fotogrametría y batimetría.
Preguntas frecuentes
Resolvemos tus dudas
Lo que más nos preguntan antes de cotizar.
¿Qué es el LIDAR aéreo?
Es una tecnología que mide el terreno con pulsos láser emitidos desde un drone o aeronave. Registra millones de puntos georreferenciados y puede atravesar huecos en la vegetación para modelar el suelo.
¿Cuándo conviene LIDAR en lugar de fotogrametría?
Cuando hay vegetación densa, en proyectos lineales como ríos, carreteras o líneas de transmisión, y cuando se necesita un modelo de terreno muy fiable para diseño. Te explicamos las diferencias en nuestro artículo LIDAR vs. fotogrametría.
¿Qué entregables obtengo?
Nube de puntos clasificada, modelos digitales de terreno y superficie, curvas de nivel, perfiles y secciones, y modelos 3D as-built de estructuras.
¿Qué precisión tiene?
Con control geodésico en tierra se obtienen precisiones centimétricas en el terreno; con láser escáner terrestre, precisión milimétrica en estructuras.
¿Puede el LIDAR aéreo medir el fondo de un río o una laguna?
No. El LIDAR topográfico no atraviesa el agua turbia. Para el fondo usamos batimetría con ecosonda y la integramos con el terreno en un modelo topobatimétrico.
¿Qué información necesito para pedir una cotización?
La ubicación del proyecto (un polígono o un archivo KMZ ayuda), el área o la longitud, el uso que darás a los datos, los entregables que necesitas y el plazo deseado.
